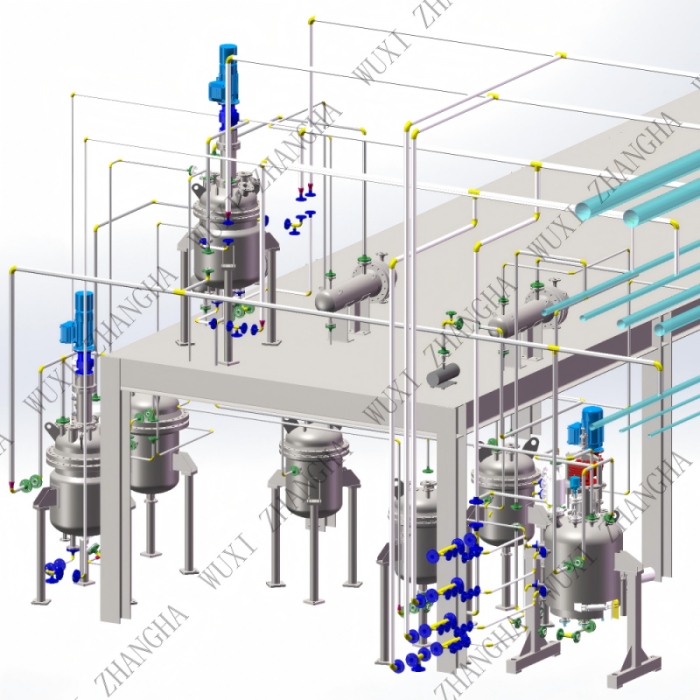

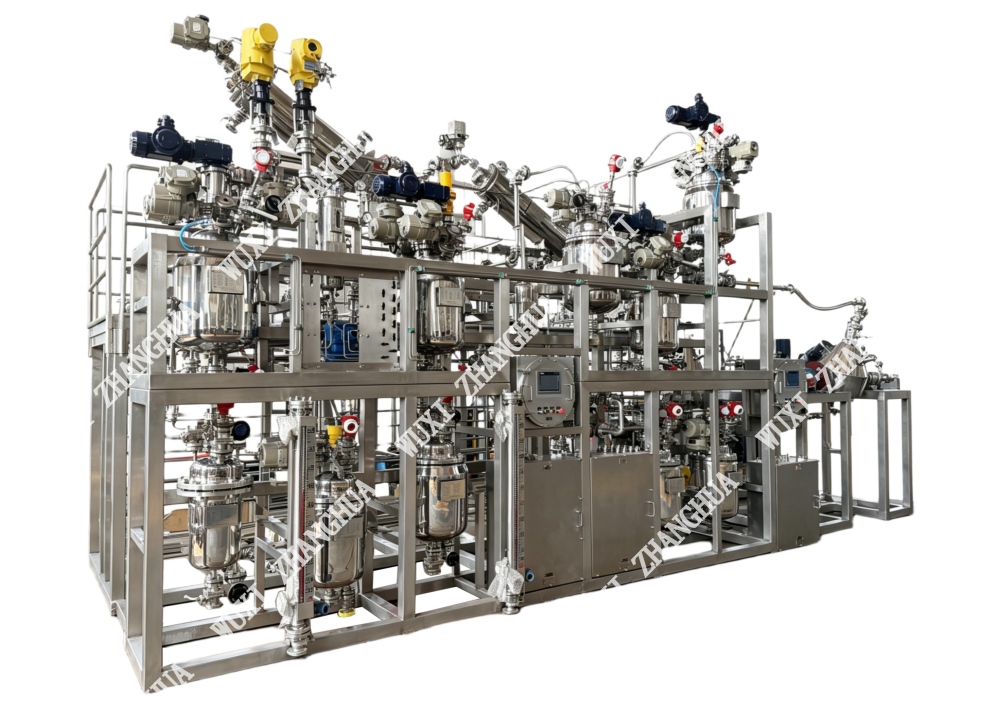

反应、结晶、过滤、洗涤、干燥五合一集成系统（简称“五合一系统”），专为完成反应、结晶、过滤、洗涤、干燥、出料一体化流程而设计。系统从上到下依次包括配料罐、反应釜、过滤洗涤机，各单元间通过连接管贯通，既可独立操作，又可协同运行。设备进一步集成了单锥干燥机和抽真空过滤器，可根据工艺需求灵活匹配不同生产单元的数量，优化设备开机时率。
相比传统分散式布局，本系统改善了医药及精细化工生产设备占用面积大、物料转运环节多的不足。整体结构设计紧凑，有助于减少设备占用面积，提升工序间的物料输送效率与综合生产效率，具有较高的实用性和推广价值。
物料在配料罐中完成初配后，经连接管自流进入反应釜进行反应；反应完成后，物料依靠重力进入过滤洗涤机，依次完成过滤、洗涤操作；随后，滤饼通过连接管进入单锥干燥机，在抽真空过滤器的辅助下完成干燥；干燥后的成品从底部出料，整个流程自上而下逐级完成。各单元之间的物料输送均采用重力自流方式，减少了外部机械输送对物料晶型的潜在影响。
保障晶型质量
产品自上向下逐级完成各自单元的操作，各级之间的物料输送采用重力自流方式，有利于减少晶型受到物理破坏的风险，尤其适用于对晶体形貌有严格要求的原料药及中间体生产。
生产效率高
可根据工艺需求恰当配置各化工单元数量，优化设备开机时率，有效提升单位时间内产能。多单元并行或串联方式灵活，减少物料周转等待时间。
产品品质高
整个系统采用高密闭性设计，可有效控制污染和泄漏风险，生产流程中不易受外界或人为杂质影响。系统内部光滑无死角，有利于维持产品质量的批次稳定性。
保障操作安全
全过程可配置自动化控制系统，实现无人值守或远程操作，显著降低工人劳动强度与人工成本，有效减少因物料泄漏导致的人员接触风险。系统配备压力、温度等传感监测，异常时可自动预警或停机。
便于清洗和灭菌
布局便于原位清洗（CIP）与原位灭菌（SIP），生产过程中各工序残留量低。各装置既可整体进行在线清洗灭菌，也可单独拆洗，满足医药及食品级卫生要求。
节能设计：干燥单元采用高效真空干燥技术，降低能耗；整体重力自流输送减少额外动力设备，运行成本较低。
符合GMP要求：设备材质与结构设计参考cGMP规范，表面光滑无死角，密封件耐腐蚀、耐高温，便于验证。
自动化集成：可接入DCS或PLC控制系统，实现配方管理、数据记录、批次追溯等功能，满足合规化生产管理需求。
模块化定制：根据不同产能和工艺要求，可调整反应釜容积、过滤面积、干燥锥体尺寸等，支持防爆区配置。
原料药及医药中间体的结晶、过滤、干燥工序
精细化工产品（如催化剂、助剂）的固液分离与纯化
农药原药的合成与精制
食品添加剂、保健品原料的提纯加工
其他对密闭性、晶型保护有较高要求的固体制备过程
防爆电气控制系统
在线颗粒度分析接口
氮气保护与尾气处理装置
加热/冷却一体式温控单元
自动化清洗程序（CIP/SIP）
我们提供从工艺设计、设备选型、安装调试到操作培训的全流程服务，并可协助用户完成设备验证文件。如需了解更多技术参数或定制方案，欢迎联系我们的技术团队。
